Frese a candela con raggio angolare a collo lungo

Specifiche della fresa a candela con raggio angolare a collo lungo

Una fresa a candela con raggio angolare a collo lungo combina un raggio angolare definito con una sezione di collo estesa per la lavorazione di elementi che richiedono portata e gioco aggiuntivi.

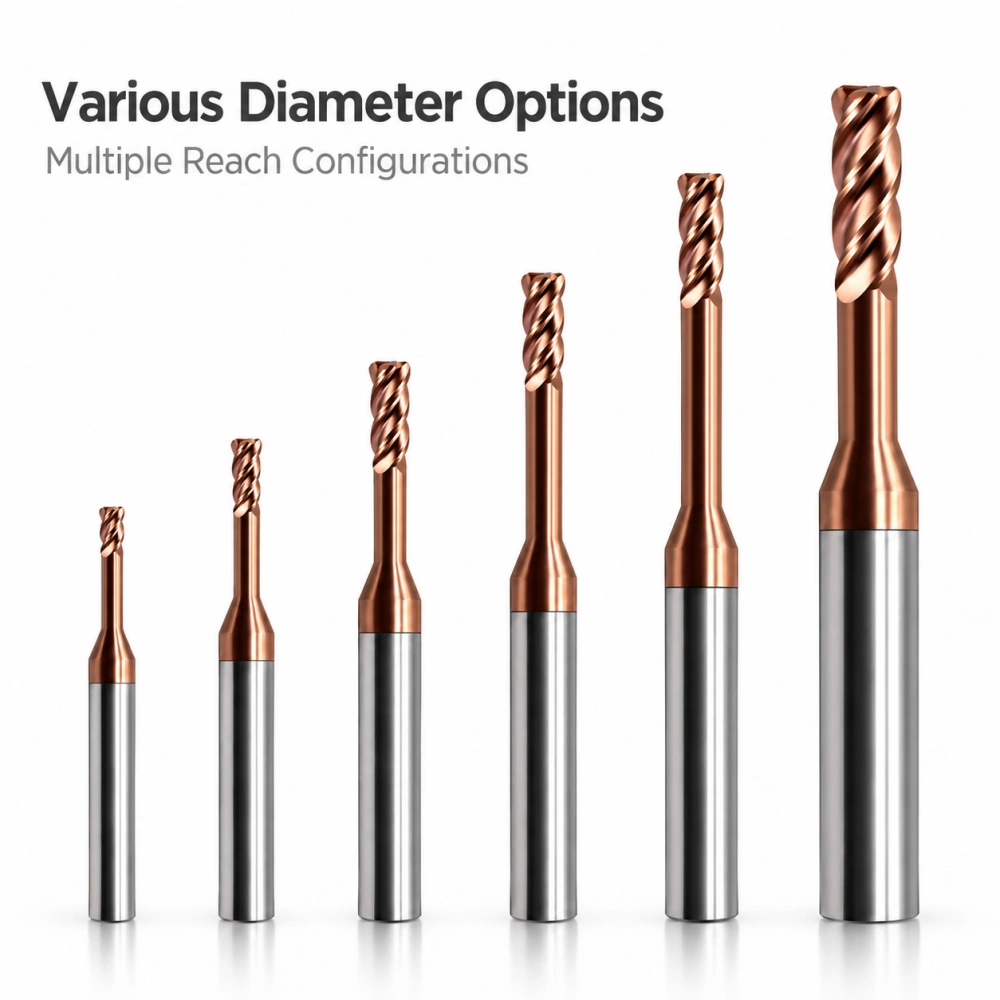

Il catalogo prevede molteplici combinazioni di diametro di taglio, raggio d'angolo, lunghezza del flauto, lunghezza effettiva e diametro del collo. Utilizzare gli intervalli seguenti per la selezione iniziale anziché considerare ogni dimensione come liberamente intercambiabile.

R0.1, R0,2 e R0,5 mm sono opzioni di raggio del catalogo discrete. Diametro di taglio disponibile, raggio, L1, Le combinazioni L2 e diametro collo dipendono dalla serie di catalogo selezionata e dalla dimensione dell'utensile.

Per altre geometrie finali a portata estesa, Vedere Frese a candela a lunga portata

Per la più ampia gamma di prodotti di piccolo diametro, Vedere Micro frese.

Distanza lunga del collo e geometria del raggio d'angolo

Raggio d'angolo / Geometria di taglio del naso di toro

La geometria del raggio d'angolo mantiene un profilo di taglio con estremità piatta aggiungendo un raggio definito tra i taglienti finali e laterali.

In questo gruppo di prodotti, bull nose è un nome correlato per la stessa geometria generale del raggio d'angolo. Il raggio effettivo e le dimensioni dell'utensile dovrebbero comunque essere controllati quando si seleziona un modello specifico.

Le opzioni di raggio standard confermate per questa serie sono:

R0.1 / R0.2 / R0,5 mm

Per la fresatura generale del raggio dell'angolo o del toro dove non è richiesto uno spazio aggiuntivo del collo, Vedere Fresa a punta di toro.

Spazio sul collo lungo per funzionalità limitate

Il collo esteso crea ulteriore spazio tra la sezione di taglio e l'area più grande del gambo. Ciò aiuta lo strumento a raggiungere elementi incassati dove si trovano le pareti circostanti, spallamenti o altra geometria del pezzo potrebbero interferire con un utensile a portata standard.

Collo lungo e portata lunga sono termini di mercato strettamente correlati, ma il solo nome del prodotto non dovrebbe determinare la scelta dello strumento. Controllare il diametro di taglio, lunghezza effettiva e diametro del collo rispetto alla geometria effettiva dell'elemento.

Dove un modello di catalogo selezionato ha un diametro del collo inferiore al diametro di taglio, la sezione del collo più piccola fornisce ulteriore spazio. Questa relazione dovrebbe essere confermata per la dimensione selezionata piuttosto che presupposta per l’intera serie.

Diametro di taglio, Selezione del raggio dell'angolo e della lunghezza effettiva

Opzioni diametro di taglio e raggio dell'angolo

Iniziare con il diametro di taglio in base alla scanalatura, tasca o elemento in cui deve entrare la taglierina. Scegli un diametro che si adatti all'area di lavorazione richiesta e alla geometria del pezzo.

Selezionare quindi il raggio dell'angolo in base alla transizione raggiata richiesta. Questa serie di cataloghi fornisce tre opzioni confermate:

R0,1 mm / R0,2 mm / R0,5 mm

Queste sono opzioni di catalogo discrete, non un intervallo continuo di R0,1–0,5 mm.

Confermare insieme il diametro di taglio e il raggio dell'angolo perché non tutte le combinazioni di diametro e raggio sono disponibili con ogni L1, L2 o diametro del collo.

Se la funzione richiede quadrato / geometria piatta senza raggio d'angolo, Vedere Fresa quadrata a collo lungo.

Se la funzione richiede invece la geometria con estremità sferica, Vedere Fresa a punta sferica a lunga portata.

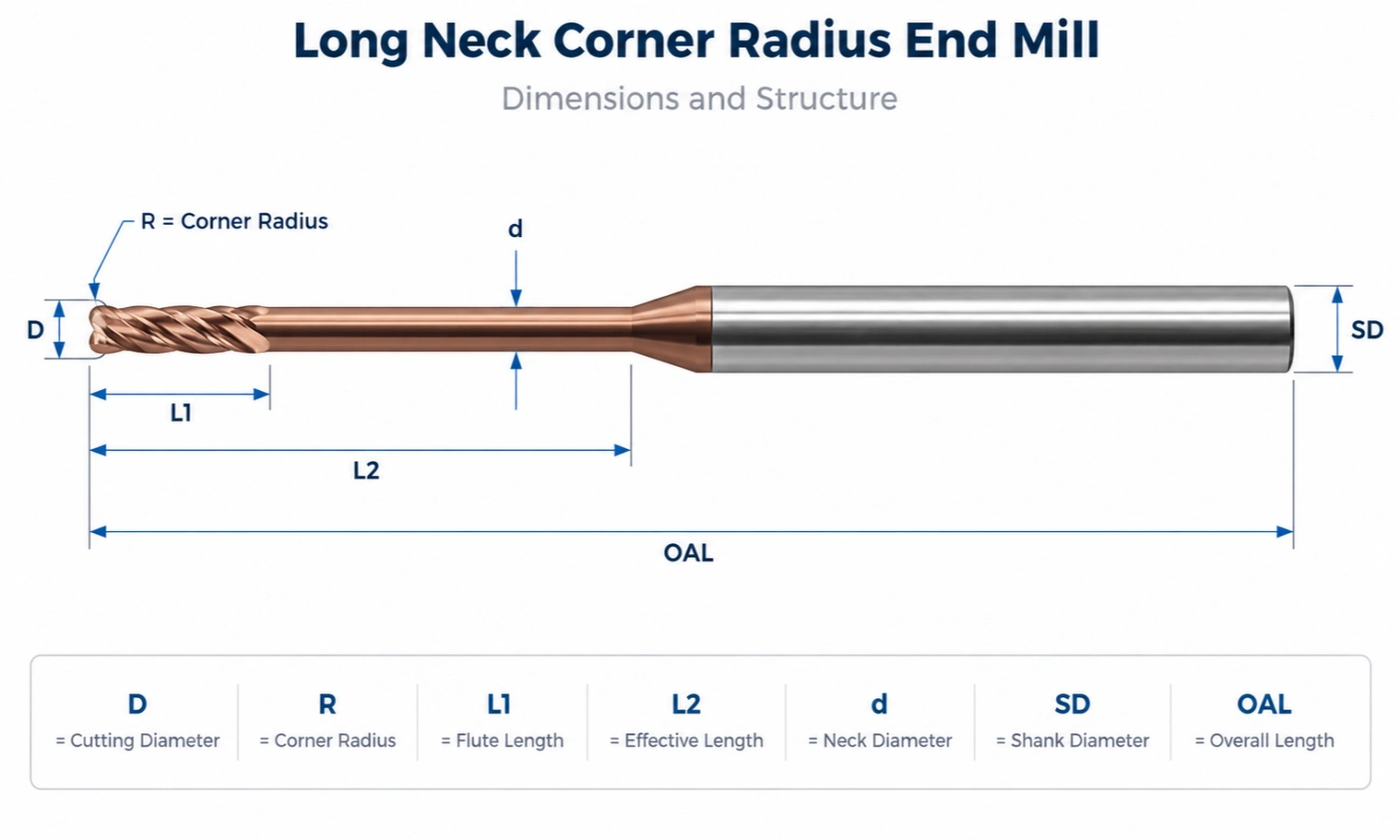

Lunghezza effettiva e diametro del collo

Lunghezza effettiva (L2) diventa importante quando l'area di taglio si trova più in profondità all'interno di una scanalatura, cavità, tasca o altra caratteristica incassata.

Una L2 più lunga fornisce un accesso aggiuntivo, mentre il diametro del collo determina la distanza disponibile attorno all'utensile tra la sezione di taglio e la geometria circostante del pezzo.

Lunghezza del flauto (L1) rappresenta la lunghezza del tagliente e va verificata separatamente da L2. Una lunghezza effettiva maggiore non significa automaticamente un tagliente più lungo.

Perché diametro di taglio, L1, Le combinazioni L2 e diametro del collo variano in base alle dimensioni del catalogo, confermare queste dimensioni insieme quando si seleziona uno strumento.

Se la combinazione richiesta non corrisponde alla dimensione standard del catalogo, inviare un disegno o uno schizzo per la revisione prima del preventivo.

Applicazioni per frese a candela con raggio angolare a collo lungo

Scanalature profonde, Cavità e tasche

Le frese a candela con raggio angolare a collo lungo sono adatte a caratteristiche profonde o ristrette che richiedono sia un accesso aggiuntivo che una geometria di taglio con raggio angolare.

Le applicazioni tipiche possono includere la fresatura di scanalature profonde, fresatura di cavità profonde, fresatura di tasche profonde, tasche strette e altre caratteristiche ad accesso limitato in cui un corpo utensile standard non fornisce spazio sufficiente.

La sezione a collo lungo consente all'estremità tagliente di raggiungere l'area di lavorazione richiesta mantenendo il corpo utensile più grande lontano dalla geometria circostante.

La selezione dello strumento dovrebbe seguire la profondità effettiva della caratteristica, spazio disponibile, diametro di taglio e raggio angolare richiesto anziché semplicemente scegliere la configurazione più lunga disponibile.

Fondo piatto e angoli interni raggiati

Questa geometria è utile quando l'elemento lavorato richiede un'area a fondo piatto insieme a una transizione raggiata tra il fondo e la parete laterale.

Il raggio dell'angolo lo distingue da uno strumento affilato con estremità quadrata, mentre la struttura a collo lungo fornisce un accesso aggiuntivo per le funzionalità più profonde.

Per la lavorazione di raggi interni, confermare sia il raggio richiesto che la distanza utensile disponibile rispetto alla geometria del pezzo prima di selezionare la dimensione del catalogo.

Fresa a candela con raggio ad angolo a collo lungo rispetto alla fresa a candela con punta tonda con portata standard

Entrambi gli strumenti utilizzano il raggio dell'angolo / geometria di taglio toro. La differenza principale è la portata e lo spazio disponibile attorno all'utensile.

Scegliere una fresa a candela con raggio standard quando il corpo dell'utensile può raggiungere l'elemento senza interferenze.

Scegliere una fresa a candela con raggio angolare a collo lungo quando è richiesta la stessa geometria con raggio angolare più profondo all'interno del pezzo o quando è necessario uno spazio aggiuntivo per il collo.

Frese a candela con raggio angolare a collo lungo personalizzate

Le dimensioni standard del catalogo coprono molteplici combinazioni di diametri di taglio, raggio d'angolo, lunghezza del flauto, lunghezza effettiva, diametro del collo, diametro del gambo e lunghezza totale.

Per requisiti non standard di collo lungo o raggio d'angolo a lungo sbraccio, inviare un disegno o uno schizzo riportante le dimensioni richieste. Possiamo esaminare la configurazione richiesta prima del preventivo e valutare la fattibilità della produzione.

Le dimensioni e le configurazioni personalizzate sono soggette alla revisione del disegno e alla fattibilità della produzione.

Domande frequenti

Le frese a candela con raggio angolare lungo e a collo lungo sono identiche?

I termini spesso descrivono concetti simili di strumenti ad accesso esteso, ma la denominazione può variare. Controllare il diametro di taglio, lunghezza effettiva, diametro del collo e altre dimensioni quando si seleziona uno strumento specifico invece di fare affidamento solo sul nome del prodotto.

È una fresa a raggio angolare chiamata anche fresa a naso di toro?

Il toro è comunemente usato per la geometria delle frese con raggio angolare. Tuttavia, la denominazione può variare tra i fornitori, quindi confermare la geometria finale effettiva e il raggio dell'angolo quando si seleziona uno strumento.

Come scelgo il diametro di taglio?, raggio angolare e lunghezza effettiva?

Iniziare con la dimensione dell'elemento per determinare il diametro di taglio. Quindi selezionare il raggio dell'angolo richiesto e controllare Lunghezza effettiva (L2) contro la portata richiesta.

Confermare inoltre il diametro del collo rispetto al gioco laterale disponibile.

Quando dovrei scegliere una fresa con raggio angolare a collo lungo invece di una fresa a punta toro con portata standard?

Scegli la versione a collo lungo quando la funzione richiede maggiore portata o spazio per il collo. Se l'area di lavorazione è normalmente accessibile, una fresa a testa tonda con portata standard può essere sufficiente.

È possibile produrre una fresa a candela con raggio angolare a collo lungo personalizzata da un disegno?

Possiamo rivedere diametri di taglio non standard, raggio d'angolo, lunghezza del flauto, lunghezza effettiva, diametro del collo, requisiti di diametro del gambo e lunghezza complessiva in base al disegno o allo schizzo.
