Fresas cuadradas de cuello largo

Long Neck Square End Mill Specifications

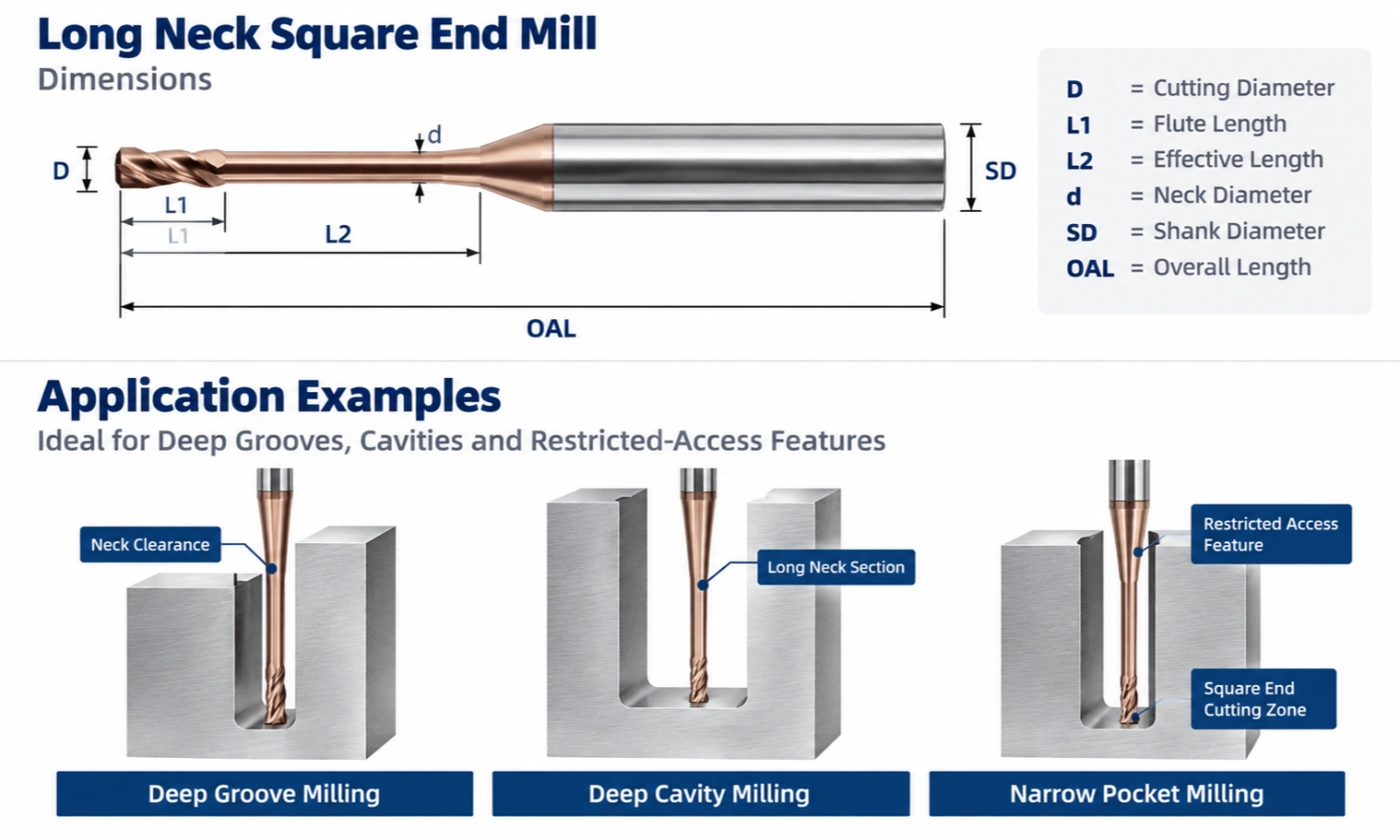

A long neck square end mill combines square-end cutting geometry with an extended neck section for features that require additional reach or clearance.

The catalog covers multiple combinations of cutting diameter, longitud de la flauta, longitud efectiva y diámetro del cuello. Por lo tanto, Utilice los rangos siguientes para la selección inicial en lugar de tratar cada dimensión como libremente intercambiable..

Los diámetros de corte estándar del catálogo incluyen Ø0,2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 1.0, 1.5, 2.0, 2.5, 3.0 y 4.0 milímetro. Sin embargo, la L1 disponible, Las combinaciones L2 y diámetro del cuello dependen de la serie y el tamaño del catálogo seleccionado..

Para otras geometrías de extremos de largo alcance, ver Fresas de extremo de largo alcance.

Espacio libre de cuello largo y geometría de extremo cuadrado

Cuadrado / Geometría de corte plano

El extremo de corte cuadrado proporciona un perfil de corte plano para funciones que requieren fondos planos o geometría de pared recta..

En este grupo de productos, cuadrado y plano describen la misma geometría de extremo plano en lugar de dos familias de productos de cuello largo separadas.

Para fresado general cuadrado o plano donde no se requiere espacio adicional para el cuello, ver Fresa de extremo plano.

Liquidación de cuello largo y cuello reducido

El cuello largo proporciona acceso adicional entre la sección de corte y el área más grande del vástago.. Esta estructura ayuda a la herramienta a evitar interferencias de las paredes circundantes., hombros o elementos empotrados.

Cuando un modelo de catálogo tiene un diámetro de cuello menor que su diámetro de corte, la sección reducida proporciona espacio adicional alrededor de la herramienta.

cuello largo, El largo alcance y el cuello reducido describen características relacionadas pero no idénticas.. Por lo tanto, utilizar el diámetro de corte real, Longitud efectiva y diámetro del cuello para confirmar el modelo en lugar de confiar únicamente en el nombre del producto..

Selección del diámetro de corte y longitud efectiva

Diámetro de corte y longitud de la flauta

Comience con el diámetro de corte según la ranura., bolsillo o característica que el cortador debe ingresar. Elija un diámetro que se ajuste al área de mecanizado requerida y a la geometría de la pieza.

Longitud de la flauta (L1) representa la longitud del filo. Utilice L1 para confirmar el compromiso del filo requerido en lugar de asumir que un alcance efectivo más largo también significa un filo más largo..

Para una explicación más amplia de las geometrías comunes de las fresas de extremo, ver Tipos de fresas de extremo.

Longitud efectiva y diámetro del cuello

Effective Length (L2) Se vuelve importante cuando el área de corte se encuentra más profundamente dentro de una ranura., cavidad, bolsillo u otra característica empotrada.

Una L2 más larga proporciona acceso adicional. Mientras tanto, El diámetro del cuello determina el espacio disponible alrededor de la herramienta entre la sección de corte y la geometría circundante de la pieza de trabajo..

Porque las combinaciones L2 y diámetro del cuello varían según el tamaño del catálogo., Confirme estas dimensiones junto con el diámetro de corte y la longitud de la ranura..

Si la combinación requerida no coincide con un tamaño de catálogo estándar, enviar un dibujo o boceto para revisión antes de cotizar.

Aplicaciones para fresas cuadradas de cuello largo

Surcos profundos, Cavidades y bolsas

Utilice fresas de extremo cuadrado de cuello largo para funciones profundas o restringidas donde el cuerpo de una herramienta estándar puede no proporcionar suficiente espacio libre..

Las aplicaciones típicas pueden incluir fresado de ranura profunda, fresado de cavidad profunda, fresado de bolsillo profundo, bolsillos estrechos y otras características de acceso restringido donde se requiere alcance adicional.

La sección de cuello largo ayuda a mantener el cuerpo de herramienta más grande alejado de la geometría circundante mientras el extremo de corte cuadrado alcanza el área de mecanizado requerida..

La selección de herramientas aún debe seguir la geometría real de la pieza y el acceso requerido en lugar de asumir que cada característica profunda requiere la configuración más larga disponible..

Flat Bottoms and Straight-Wall Features

Choose square-end geometry when the machined feature requires a flat bottom or straight-wall form.

When those features sit deeper inside the workpiece, the long-neck structure provides the access needed to reach them while maintaining square / flat cutting geometry.

This combination distinguishes the product from a standard flat end mill used in areas where normal tool reach is already sufficient.

Long Neck Square vs Standard Flat End Mill

Both tools use square / flat cutting geometry. The main difference is the access and clearance required around the tool.

Elija una fresa de extremo plano estándar cuando el cuerpo de la herramienta pueda alcanzar la característica sin interferencia. Por el contrario, Elija una fresa de extremo cuadrado de cuello largo cuando la geometría circundante requiera mayor alcance o espacio libre para el cuello..

Fresas cuadradas de cuello largo personalizadas

Los tamaños estándar del catálogo cubren múltiples combinaciones de diámetros de corte., longitud de la flauta, longitud efectiva, diámetro del cuello, diámetro del vástago y longitud total.

Para requisitos no estándar, enviar un dibujo o croquis mostrando las dimensiones requeridas. Podemos revisar la configuración solicitada antes de cotizar y evaluar la viabilidad de fabricación..

Los tamaños y configuraciones personalizados están sujetos a revisión de planos y viabilidad de fabricación..

Preguntas más frecuentes

¿Son iguales las fresas de extremo cuadrado de cuello largo y de largo alcance??

Los términos a menudo se superponen, pero no siempre describen exactamente la misma estructura. El cuello largo enfatiza la sección del cuello extendida., mientras que el largo alcance describe el requisito de acceso. Verifique las dimensiones reales al seleccionar una herramienta específica.

¿Cuál es la diferencia entre una fresa de extremo cuadrado de cuello largo y una fresa de extremo plano estándar??

Ambos usan cuadrado / flat cutting geometry. Una versión de cuello largo proporciona alcance y espacio adicional para el cuello para funciones más profundas o restringidas., mientras que una fresa de extremo plano estándar se adapta a áreas donde el acceso normal a las herramientas es suficiente.

¿Cómo elijo la longitud efectiva y el diámetro del cuello??

Primero, determinar la profundidad y el acceso requeridos por la característica de la pieza de trabajo. Luego verifique la longitud efectiva (L2) contra el alcance requerido y el diámetro del cuello contra el espacio lateral disponible. La combinación final debe coincidir con un tamaño de catálogo disponible o someterse a una revisión del dibujo para una configuración personalizada..

¿Pueden suministrar fresas cuadradas de cuello largo y microdiámetro??

Sí. El catálogo actual comienza desde Ø0,2 mm de diámetro de corte.. Longitud de flauta disponible, Las combinaciones efectivas de longitud y diámetro del cuello dependen del tamaño de catálogo seleccionado..

Para la gama más amplia de productos de diámetro pequeño, ver Microfresas.

¿Se pueden fabricar fresas cuadradas de cuello largo personalizadas a partir de un dibujo??

Podemos revisar diámetros de corte no estándar., longitud de la flauta, longitud efectiva, diámetro del cuello, Requisitos de diámetro del vástago y longitud total según su dibujo o boceto..
