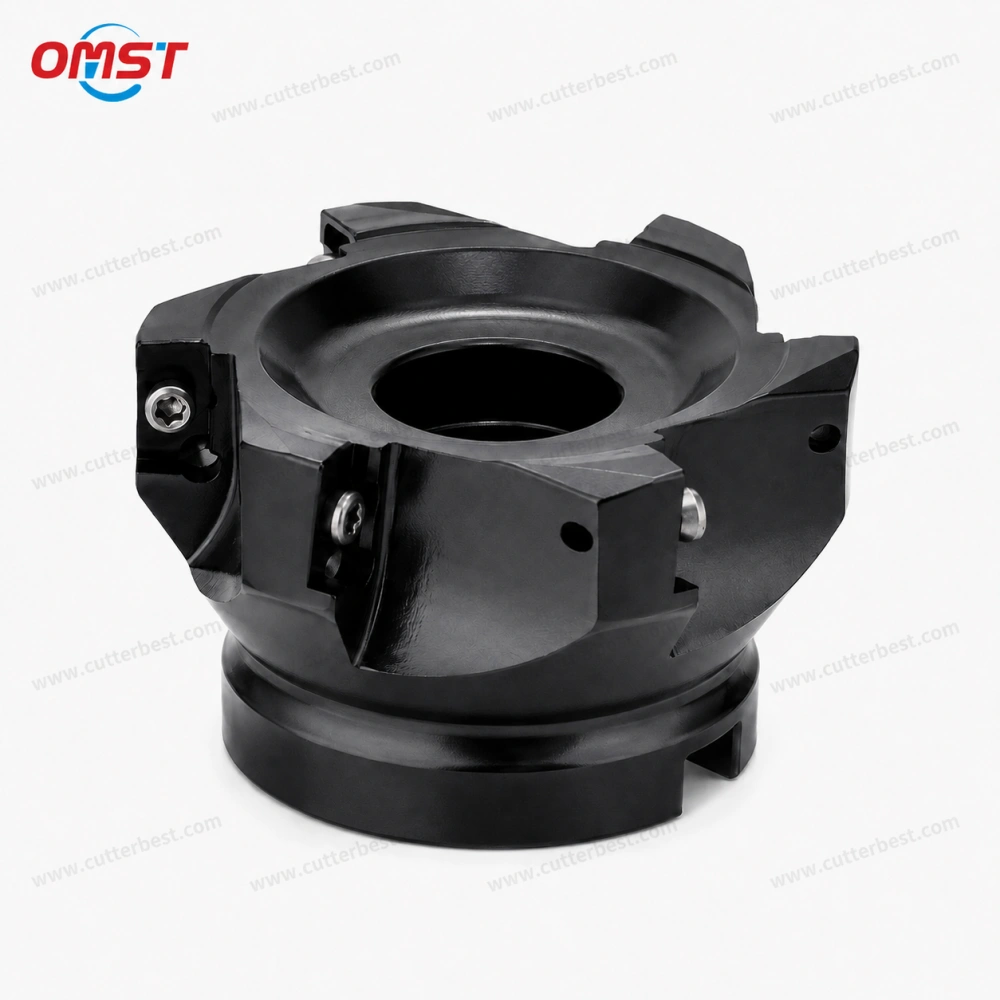

Bei diesem Planfräser handelt es sich um einen Wendeplattenfräser für die Planflächenbearbeitung auf CNC-Fräsmaschinen und Bearbeitungszentren. Durch das Design mit austauschbaren Einsätzen können Bediener die Einsätze wechseln, ohne den Fräserkörper auszutauschen.
Die BAP- und RAP-Serien bieten 90°- und 75°-Einstellwinkeloptionen mit unterschiedlichen Standard-Fräserdurchmessern, Befestigungsbohrungen, und Einfügepositionen. Wir bieten Standardkonfigurationen für gängige Anforderungen. Bei Bedarf, Wir können auch Sonderplanfräser nach Kundenspezifikation liefern.
Spezifikationsoptionen
| Spezifikation | Verfügbare Optionen |
| Cutter-Serie | BAP300R, BAP400R, RAP300R, RAP400R |
| Eingabewinkel | 90° für BAP-Serie / 75° für RAP-Serie |
| Fräserdurchmesser | 35–315 mm über die aufgeführte Serie |
| Montagebohrung | Mehrere Bohrungsgrößen je nach Fräserdurchmesser und Konfiguration |
| Zahnanzahl / Positionen einfügen | 4T–14T, abhängig von Serie und Fräserdurchmesser |
| Kompatible Einsätze | APMT1135 für die 300R-Serie / APMT1604 für die 400R-Serie |
| Material des Schneidkörpers | 42CrMo-legierter Stahl |
| Benutzerdefinierte Optionen | Fräserdurchmesser, Montagebohrung, Anzahl der Zähne, Taschenkonfiguration einfügen, und andere nicht standardmäßige Anforderungen |
Beispiel für eine Modellnummer
BAP400R-100-32-6T weist auf einen BAP400R-Planfräser mit einem hin 100 mm Fräserdurchmesser, 32 mm Befestigungsbohrung, Und 6 Positionen einfügen.
Bewerbungen und Auswahl
Wählen Sie entsprechend dem erforderlichen Eintrittswinkel den passenden Planfräser aus, Fräserdurchmesser, Größe einfügen, Montagekonfiguration, und Bearbeitungsbedingungen.
Wenn Sie entscheiden, ob ein spezieller Planfräser oder ein Schaftfräser für Ihre Bearbeitungsaufgabe besser geeignet ist, siehe unsere Planfräser vs. Schaftfräser Führung.
Für Seitenschneide- oder Schlitzanwendungen, siehe unsere Scheibenfräser Optionen für eine andere Fräserkonfiguration.
BAP 90°-Planfräser
BAP300R und BAP400R verwenden a 90° Eintrittswinkel. Diese Konfigurationen eignen sich für Planfräsanwendungen, bei denen die Bearbeitungseinrichtung einen Fräser mit 90°-Eintrittswinkel erfordert.
- BAP300R: APMT1135-Einsätze
- BAP400R: APMT1604-Einsätze
- Verschiedene Modelle bieten mehrere Fräserdurchmesser, Befestigungsbohrungen, und Einfügepositionen.
Wählen Sie je nach erforderlicher Fräsergröße und kompatibler Wendeplattenspezifikation zwischen der 300R- und 400R-Serie.
RAP 75° Planfräser
RAP300R und RAP400R verwenden einen Eintrittswinkel von 75° zum Planfräsen und zur Bearbeitung flacher Oberflächen.
- RAP300R: APMT1135-Einsätze
- RAP400R: APMT1604-Einsätze
- Fräserdurchmesser, Montagebohrung, und Einsatzpositionen variieren je nach Modell.
Erwägen Sie die RAP-Serie als vorhandenen Fräser, Einstecksystem, oder die Bearbeitungseinrichtung erfordert eine 75°-Planfräserkonfiguration.
So wählen Sie eine Planfräskonfiguration aus
Für eine schnellere Modellbestätigung, Geben Sie unten die wichtigsten Bearbeitungsinformationen an:
| Zu liefernde Informationen | Warum es hilft |
| Erforderlicher Fräserdurchmesser oder Bearbeitungsbreite | Hilft bei der Bestimmung einer geeigneten Planfräsergröße |
| Erforderlicher Eingabewinkel oder Bearbeitungsanforderung | Hilft bei der Entscheidung, ob eine 90°-BAP- oder 75°-RAP-Konfiguration in Betracht gezogen werden sollte |
| Vorhandenes Einfügemodell | Hilft bei der Bestätigung der APMT1135- oder APMT1604-Kompatibilität |
| Werkstückmaterial | Hilft bei der Auswahl der geeigneten Wendeschneidplattensorte und -geometrie |
| Montagevoraussetzung | Hilft bei der Bestätigung der erforderlichen Bohrungs- und Fräserkonfiguration |
| Vorhandenes Cutter-Modell, Zeichnung, oder Foto | Hilft dabei, ein Standardmodell abzugleichen oder eine benutzerdefinierte Konfiguration zu bewerten |
Der Fräserkörper bestimmt die Werkzeuggeometrie und Montagekonfiguration. In der Zwischenzeit, Wählen Sie die Wendeplattensorte und -geometrie entsprechend dem Werkstückmaterial und den Bearbeitungsbedingungen aus.
Hauptmerkmale
Austauschbares APMT-Einsatzdesign
Ersetzen Sie verschlissene Wendeschneidplatten, ohne den kompletten Fräserkörper auszutauschen. Wählen Sie je nach Werkstückmaterial und Bearbeitungsanforderungen unterschiedliche Wendeplattenqualitäten und -geometrien.
90° und 75° Eingabewinkel
Wählen Sie BAP für a 90° Eintrittswinkel oder RAP für a 75° Eintrittswinkel entsprechend der erforderlichen Fräserkonfiguration und dem vorhandenen Setup.
42Fräserkörper aus CrMo-legiertem Stahl
Der Fräserkörper verwendet 42CrMo-legierter Stahl.
Standard- und benutzerdefinierte Konfigurationen
Jede Serie bietet mehrere Fräserdurchmesser, Befestigungsbohrungen, und Einfügepositionen. Zusätzlich, Wir können nicht standardmäßige Konfigurationen entsprechend den Kundenanforderungen liefern.
Kundenspezifische Fertigung
Wir können kundenspezifische Planfräser liefern, wenn ein Standardmodell nicht zur erforderlichen Maschineneinrichtung oder Bearbeitungsanwendung passt.
Verfügbare Anpassungen können Folgendes umfassen::
- Fräserdurchmesser
- Befestigungsbohrung
- Anzahl der Zähne
- Taschenkonfiguration einfügen
- Spezielle Fräserabmessungen
- Andere nicht standardmäßige Anforderungen basierend auf Zeichnung oder Musterbestätigung
Zur kundenspezifischen Modellbewertung, Senden Sie ein vorhandenes Fräsermodell, Modell einfügen, Zeichnung, oder Produktfoto. Wir können bestätigen, ob eine Standard-BAP- oder RAP-Konfiguration geeignet ist oder ob eine benutzerdefinierte Wendeplattenfräser ist erforderlich.
Häufig gestellte Fragen
Wozu dient ein Planfräser??
Für die Bearbeitung ebener Flächen wird ein Planfräser eingesetzt. Auf dieser Seite werden BAP- und RAP-Planfräserkonfigurationen mit austauschbaren APMT-Wendeschneidplatten behandelt.
Was ist der Unterschied zwischen BAP- und RAP-Planfräsern??
Der wichtigste bestätigte Unterschied ist der Eintrittswinkel. BAP300R und BAP400R verwenden einen Eintrittswinkel von 90°, während RAP300R und RAP400R verwenden einen Eintrittswinkel von 75°.
Welche Wendeschneidplatten sind mit den Planfräserserien 300R und 400R kompatibel??
Der 300Die R-Serie verwendet APMT1135-Wendeschneidplatten, während die 400Die R-Serie verwendet APMT1604-Wendeschneidplatten. Dies gilt sowohl für BAP- als auch für RAP-Konfigurationen.
Wie wähle ich den Planfräserdurchmesser und die Anzahl der Wendeschneidplattenpositionen aus??
Fräserdurchmesser und Wendeschneidplattenpositionen sollten entsprechend der Bearbeitungsbreite ausgewählt werden, Maschineneinrichtung, Montageanforderungen, und der vorhandenen Fräser- oder Wendeplattenkonfiguration. Ein vorhandenes Cutter-Modell, Zeichnung, Auch ein Produktfoto kann bei der Modellzuordnung hilfreich sein.
Kann derselbe Planfräser für verschiedene Werkstückmaterialien verwendet werden??
Betrachten Sie den Fräserkörper und die Auswahl der Wendeschneidplatte separat. Passen Sie die Fräserkonfiguration entsprechend dem Werkstückmaterial und den Bearbeitungsbedingungen an geeignete Wendeschneidplattensorten und -geometrien an.
Können Sie kundenspezifische Planfräser liefern??
Ja. Wir bieten Standard-BAP- und RAP-Konfigurationen an und können auch nicht standardmäßige Konfigurationen liefern Planfräser nach Kundenwunsch. Zu den kundenspezifischen Optionen kann der Fräserdurchmesser gehören, Montagebohrung, Anzahl der Zähne, Taschenkonfiguration einfügen, und andere Abmessungen unterliegen der Bestätigung.
Fordern Sie ein Angebot für Planfräser an
Brauche Hilfe bei der Bestätigung der Richtigkeit Planfräser für Ihre Bewerbung?
Senden Sie uns Ihren Fräserdurchmesser, Montagebohrung, Modell einfügen, Werkstückmaterial, Menge, oder eine vorhandene Fräserzeichnung oder ein Foto. Zur Modellbestätigung oder für ein individuelles Planfräser-Angebot, E-Mail senden an sales@cutterbest.com,oder Chatten Sie auf WhatsApp.
Wir können Ihnen dabei helfen, eine geeignete BAP- oder RAP-Konfiguration zu bestätigen oder einen maßgeschneiderten Planfräser für Ihre Anforderungen zu bewerten.
