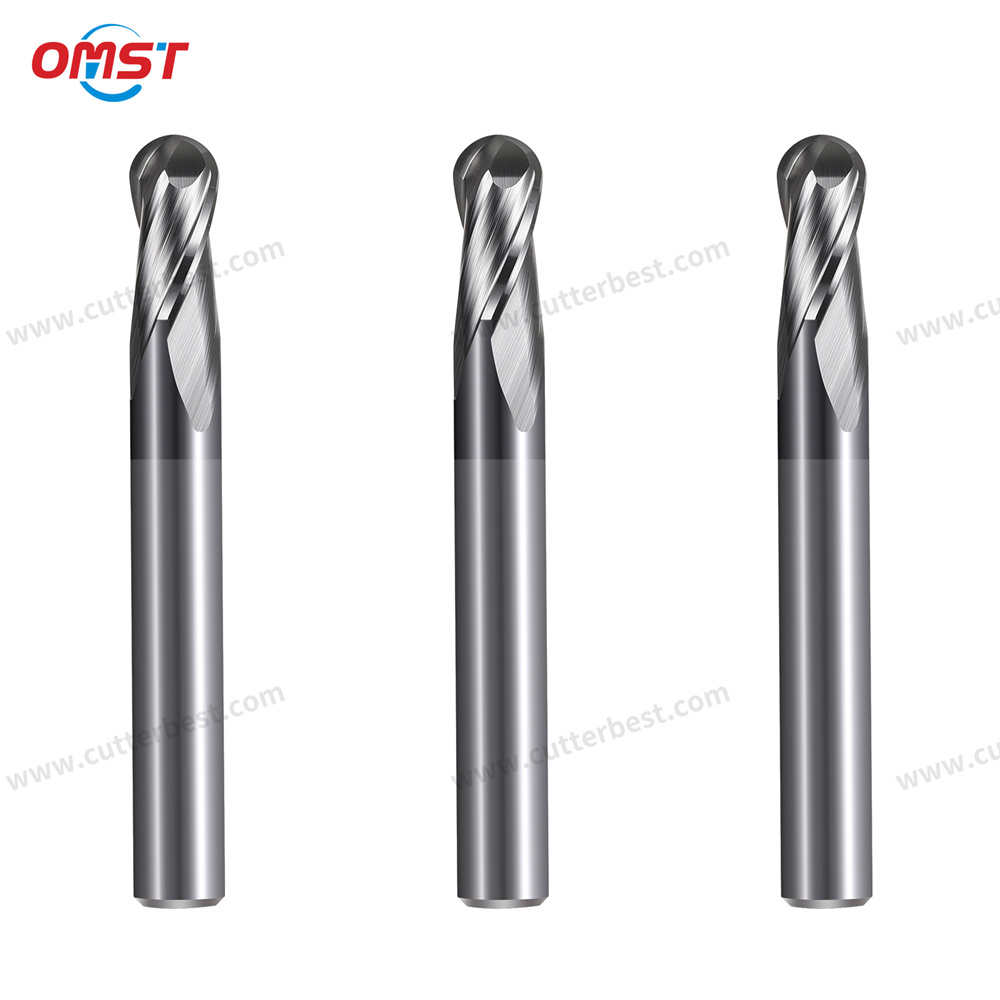

Серия концевых фрез со сферическим носом
Концевая фреза со сферическим концом, также обычно называемая шаровой концевой фрезой, используется для контурной обработки на станках с ЧПУ, отделка пресс-формы, обработка криволинейных поверхностей, и прецизионное профильное фрезерование. CutterBest производит эти цельные твердосплавные фрезы общего назначения., закаленный, высокая твердость, и серия автомобильных пресс-форм, с конфигурациями с 2 и 4 канавками и нестандартными размерами, подтвержденными в зависимости от материала заготовки, твердость, и требования к механической обработке.
| Серия со сферическим носом | Типичное состояние заготовки | Подтвержденные характеристики продукта | Фокус выбора |
|---|---|---|---|
| общего назначения | Обычно ниже HRC45 | В основном конфигурации с 2 канавками | Общее фрезерование и чистовая обработка с ЧПУ |
| Закаленный | СПЧ45–60 | Ультрамелкозернистый твердый сплав; TiAlN- или покрытия типа AlCrN | Обработка закаленных заготовок |
| Высокая твердость | СПЧ55–70; специальные инструменты могут быть оценены до HRC75 | Ультрамелкий карбид с низким содержанием кобальта, усиленные режущие кромки, большее ядро, многослойные нанокомпозитные покрытия | Условия обработки с высокой твердостью |
| Автомобильная плесень | Зависит от материала формы и условий обработки. | Поддерживает длительные циклы обработки., larger machining allowances, and cast mold blank conditions | Cutting stability and resistance to edge chipping |
General-Purpose Ball Nose End Mills
The general-purpose series suits common CNC milling and finishing applications with typical workpiece hardness below HRC45.
This series mainly uses 2-flute configurations. Customers can select the cutting diameter, радиус шара, длина канавки, диаметр хвостовика, and overall length according to the required tool size and machining conditions.
Hardened Ball Nose End Mills
The hardened series covers workpieces in approximately the HRC45–60 range.
This series uses ultrafine-grain carbide with suitable wear-resistant coatings such as TiAlN- или покрытия типа AlCrN. Материал заготовки, твердость, размер фрезы, and machining conditions determine the final tool configuration.
High-Hardness Ball Nose End Mills
The high-hardness series is designed for workpieces from approximately HRC55 to HRC70.
Мы можем оценить выбранные индивидуальные конструкции для материалов до HRC75.. В этой серии используется ультратонкий карбид с низким содержанием кобальта., усиленные режущие кромки, большее ядро, и многослойные нанокомпозитные покрытия для улучшения стабильности кромки и износостойкости..
Для применений HRC70–75, пожалуйста, укажите точный материал заготовки, твердость, необходимые размеры инструмента, и информацию об обработке, чтобы мы могли оценить конфигурацию инструмента.
Сферические концевые фрезы для автомобильных форм
Серия автомобильных пресс-форм ориентирована на сложные условия обработки пресс-форм, а не на один фиксированный диапазон твердости..
Его конструкция подчеркивает стабильность резания и устойчивость к сколам кромок во время длительных циклов обработки., larger machining allowances, и обработка литых заготовок пресс-форм.
Применимый диапазон твердости может перекрываться с сериями закаленной или высокой твердости.. Поэтому, При выборе инструмента следует учитывать материал формы., твердость, припуск на механическую обработку, траектория инструмента, и требования к отделке.
Доступные конфигурации & Настройка
CutterBest поставляет эти фрезы с различными конфигурациями канавок и размерными комбинациями.. Размер инструмента, достигать, материал заготовки, твердость, и условия обработки различаются в зависимости от применения, поэтому мы подтверждаем окончательную конфигурацию для каждого требования.
2 Флейтовые сферические концевые фрезы
Мы предлагаем 2-зубые концевые фрезы со сферическим концом в качестве важной конфигурации в текущем ассортименте продукции., в то время как в серии общего назначения в основном используются конструкции с 2 канавками..
Доступные размеры зависят от серии продукта и применения.. Укажите необходимый размер инструмента, материал заготовки, твердость, и условия обработки для подтверждения.
4 Флейтовые сферические концевые фрезы
Мы также производим 4-зубые концевые фрезы со сферическим концом для обработки на станках с ЧПУ..
Мы можем оценить различные диаметры резки, радиошар, длина канавок, диаметры хвостовика, и общая длина в зависимости от требований заказчика. Пожалуйста, укажите необходимый размер, материал заготовки, твердость, и условия обработки для подтверждения.
Конфигурации сферических концевых фрез на заказ
Мы можем оценить нестандартные инструменты на основе чертежей., информация о размере, существующие ссылки на инструменты, или особые требования к обработке. В зависимости от приложения, мы можем подтвердить диаметр резки, радиус шара, длина канавки, диаметр хвостовика, общая длина, конфигурация флейты, покрытие, терпимость, или другая геометрия инструмента во время предложения.
Для нестандартных инструментов, пожалуйста, отправьте чертеж или четкую информацию о размерах вместе с материалом заготовки и требованиями к обработке.. Эта информация помогает нам просмотреть необходимую структуру инструмента перед составлением предложения..
Типичные применения
Эти фрезы подходят для операций обработки, при которых инструмент должен следовать по изогнутым линиям., трехмерный, или профилированные поверхности.
Типичные области применения включают 3D-контурирование., обработка полости формы, обработка штампов и пресс-форм, обработка криволинейных поверхностей, обработка радиуса, и прецизионное профильное фрезерование.
Более подробное руководство по применению, читать Для чего используется сферическая концевая фреза?
Сопутствующие специализированные инструменты со сферической головкой
В некоторых случаях требуются специальные режущие конструкции или инструменты для конкретного материала.. Выберите подходящий продукт ниже для дальнего действия, конический, или требования к обработке графита.
Сферическая концевая фреза с длинным вылетом
Для глубоких полостей или обработки с ограниченным доступом, конструкция с большим вылетом обеспечивает дополнительный радиус действия, когда стандартная концевая фреза со сферическим концом не может получить доступ к необходимой области.
Посмотрите наш Сферическая концевая фреза с длинным вылетом для специализированного продукта с большой досягаемостью.
Коническая сферическая концевая фреза
Применения с коническими стенками или коническим корпусом фрезы требуют геометрии инструмента, отличной от стандартной концевой фрезы со сферическим концом с прямым хвостовиком..
Посмотрите наш Коническая сферическая концевая фреза для специальной конической геометрии.
Инструменты с алмазным покрытием CVD для графита
Обработка графита требует специального инструмента, а не рассматривает графит как еще одно сферическое применение общего назначения.. В серии графитовых шаровых концевых фрез OMIST используется алмазное покрытие CVD..
Для вариантов обработки графита, см. наш Концевые фрезы с алмазным покрытием.
Технические ресурсы
В следующих руководствах представлена более подробная информация по выбору приложения., выбор фрезы, терминология, и сравнение инструментов.
Для получения подробной информации о приложении, видеть Для чего используется сферическая концевая фреза?
Нужна помощь в выборе фрезы.? Читать Как выбрать сферическую концевую фрезу.
Наш Руководство по резке шаровой мельницы объясняет альтернативную терминологию.
Для сравнения геометрии резания, видеть Сферическая концевая фреза против плоской концевой фрезы.
Вы также можете сравнить две конструкции фрез с закругленным концом в Концевая фреза с бычьим носом и концевая фреза со сферическим носом.
Вопросы и ответы
Можете ли вы изготовить концевые фрезы со сферическим концом на заказ??
Да. Мы можем оценить нестандартные размеры и конфигурации инструментов по чертежам., информация о размере, существующие ссылки на инструменты, материал заготовки, и требования к механической обработке.
Доступны ли концевые фрезы со сферическим концом с 2 и 4 канавками??
Да. Мы предлагаем конфигурации с 2 и 4 канавками.. Материал заготовки, твердость, размер инструмента, Требования к обработке определяют подходящую конфигурацию и размеры..
Какая серия подходит для закаленных материалов?
Закаленная серия охватывает примерно HRC45–60., в то время как серия высокой твердости охватывает примерно HRC55–70.. Мы также можем оценить специальные инструменты для материалов до HRC75 в соответствии с конкретным применением..
Какую информацию я должен предоставить для предложения?
Укажите необходимый размер инструмента или чертеж., требование флейты, материал заготовки, твердость, количество, и соответствующую информацию об обработке. Для нестандартных инструментов, чертеж или существующий справочник инструментов помогают нам подтвердить требуемую геометрию.
